フレームレスガラスドア用ガラスパッチ継手

ガラスパッチフィッティングは、フレームレスガラスドアに金属製のフレームを必要とせずに、安全な接続ポイントを提供します。パッチフィッティング式のガラスドアは、通常、ピボット、フロアスプリング、固定ガラスパネル、ロック、またはドアクローザーと組み合わせて使用でき、オフィス、店舗、ホテル、商業ビル、現代の住宅などで広く利用されています。フィッティングを選ぶ際には、ガラスの厚さ、ドアのサイズ、構成、フィッティングの位置、ピボットまたはクローザーシステムとの互換性を考慮する必要があります。

ガラスパッチ継手とは何ですか？

ガラスパッチフィッティングは、フレームレスガラスドアや固定パネルの端や角に取り付けられるコンパクトな金具です。ドアのデザインによっては、ガラスを上部ピボット、フロアスプリング、欄間、側窓、ロック、または隣接するパネルに接続することができます。パッチフィッティング式のガラスドアは、レイアウトや金具の要件に応じて、複数のフィッティングを組み合わせて使用する場合があります。

主に固定パネルを固定する標準的なガラスクランプとは異なり、パッチフィッティングは通常、可動式のガラスドアやエントランスシステムの一部として使用されます。
〈関連記事：ガラスクランプの選び方〉
〈関連記事： フレームレスガラス金具：透明デザインの美しさを実現するエンジニアリング〉

一般的なガラスパッチ継手の種類

パッチ継手は、フレームレスガラスシステムにおける位置と機能に応じて、さまざまな構成があります。最も一般的なタイプは次のとおりです。

表：ガラスパッチ継手の種類

トップパッチ金具

上部パッチ金具は、ガラスドアの上部コーナーを上部ピボットに接続し、ドアの正確な位置合わせとスムーズな動作をサポートします。ALLWINは、ステンレス鋼とアルミニウムの2種類のオプションを提供しています。ステンレス鋼は耐腐食性に優れ、アルミニウムは軽量で陽極酸化処理仕上げが可能です。

〈関連商品： 標準ガラス天板パッチ継手〉

〈関連商品： ガラスドア上部アルミパッチフィッティング〉

ボトムパッチフィッティング

下部パッチ金具は、従来のパッチフィッティング式ガラスドアシステムにおいて、ガラスドアの下部をフロアスプリングまたは下部ピボットに接続します。購入者は、注文前にピボットまたはフロアスプリングとの互換性、ガラスの厚さ、およびガラスの加工方法を確認する必要があります。

〈関連商品： ステンレス製ガラスドア下部パッチ継手〉

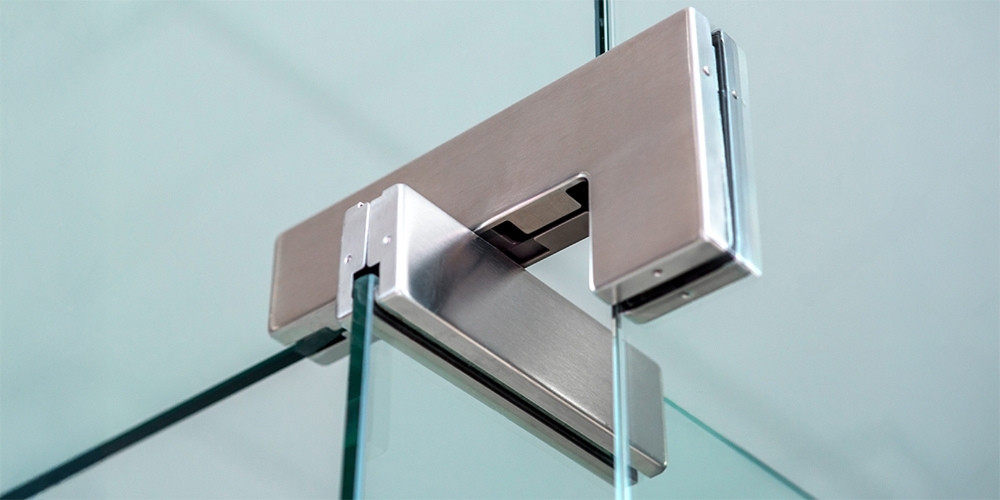

オーバーパネル／トランサムパッチフィッティング

オーバーパネルおよびトランサムパッチ金具は、ガラスドアとサイドライト、トランサム、またはピボットを接続し、フレームの露出を最小限に抑えます。これらは、店舗、オフィス、ホテル、および天井までの高さのガラスパーティションなどで一般的に使用されています。

〈関連製品： ガラスクランプストッパー、サイドライトマウントトランサムパッチフィッティング〉

コネクタパッチ継手

コネクターパッチ継手は、サイドライト、オーバーパネル、パーティションなどのフレームレスシステムにおいて、固定ガラスパネルを接続するために使用されます。ご注文前に、パネルの配置、接続角度、ガラスの厚さ、仕上げをご確認ください。

〈関連製品： ガラスクランプコネクタ、アルミパッチ継手〉

パッチロックとキーパー

パッチロックは、フレームレスガラスドアに直接施錠ポイントを追加するもので、対応する受け金具またはストライクがロックを受け入れます。システムによっては、受け金具は別のガラスパネル、床、または周囲の金具に取り付けられる場合があります。

〈関連商品： ステンレス製ガラス継手底部パッチロック〉

〈関連商品： アルミパッチフィッティングロックキーパー〉

油圧パッチ継手

油圧式パッチ継手は、パッチ金具と内蔵の閉鎖機構を組み合わせたもので、別個の底部パッチと隠し床スプリングに代わる選択肢となります。購入者は、モデルを選択する前に、ドアの幅、重量、開閉機能、および設置要件を確認する必要があります。

〈関連製品： 底部パッチフィッティング油圧式フロアスプリングガラスドアクローザー〉
〈関連記事： 欄間ドアクローザーでドアをスマートに制御〉

ガラスドアのパッチフィッティングはどのような場所で使用されていますか？

パッチフィッティング式のガラスドアは、すっきりとしたフレームレスの外観が好まれる一方で、回転軸、ロック、ドアクローザー、または固定ガラスパネルが必要な場合によく使用されます。

• オフィスの出入口と間仕切り：会議室、受付エリア、個室オフィス、ガラス間仕切りシステム。
• 小売店のファサード：フレームレスの入り口により、店舗や陳列スペースへの視界が遮られることなく、クリアな視界を確保します。
• ホテルおよびホスピタリティ施設：ロビーの入り口、レストラン、ラウンジ、その他の屋内ガラスドア。
• ショールーム：製品や内部空間が見える、開放的なガラス張りの入り口。
• 商業ビル：サイドライト、欄間、錠前、またはドアクローザーを備えた屋内および屋外の出入口システム。
• 現代の住宅：ホームオフィス、ワインセラー、間仕切り、その他フレームレスガラスを使用した室内空間。

パッチフィッティングシステムは、同じドアレイアウトに異なる金具を組み合わせることができるため、購入者はシングルドア、ダブルドア、サイドライト、オーバーパネル構成を指定する際に柔軟性を得ることができます。
〈関連記事：モダンなガラス製ドアハンドルと高級金具で空間を格上げしよう〉

ガラスパッチ継手の選び方

ガラスパッチ金具を選ぶ際は、見た目だけでなく、ドアシステム全体を考慮して選びましょう。注文前に、ガラスの厚さ、ドアのサイズと重量、ドアのレイアウト、ピボットまたはドアクローザーとの互換性、材質、仕上げ、必要なガラスの切り抜き寸法を確認してください。交換工事の場合は、既存の切り抜き寸法と金具の寸法も比較してください。見た目が似ていても、必ずしも互換性があるとは限りません。
〈関連記事： ガラスドア用金具の選び方〉

ガラスパッチ継手に関するよくある質問

ガラス金具にはどのような種類がありますか？

ガラス用金具には、パッチ継手、クランプ、ヒンジ、ロック、ハンドル、スパイダー継手、およびさまざまなガラスシステム用の手すり金具が含まれます。

ガラスパッチ継手とガラスクランプは同じものですか？

いいえ。ガラスクランプは主に固定パネルを固定するために使用され、パッチフィッティングは一般的にフレームレスガラスドアシステムの一部として使用されます。

ガラスドアの継ぎ合わせには、どのくらいの厚さのガラスが使用されますか？

取り付け方法によって異なります。一般的な選択肢としては、3/8インチ（10mm）と1/2インチ（12mm）がありますが、必ず事前に製品仕様を確認してください。

ガラスパッチ継手にはガラスの切り抜きが必要ですか？

通常はそうです。多くのパッチ継手には特定の切り欠き、穴、または切り抜きが必要であり、ガラスを強化加工する前にそれらを確認する必要があります。

ガラスを交換せずに、パッチフィッティングだけを交換することはできますか？

場合によっては。既存のガラスドアにパッチフィッティングを行う場合、ガラスを再利用するには、新しいフィッティングがガラスの厚さ、切り抜き、回転位置、および関連するハードウェアと一致している必要があります。

油圧パッチ継手とフロアスプリングの違いは何ですか？

パッチフィッティング式のガラスドアの下には、床バネが別々に設置される一方、油圧式パッチフィッティングでは、閉鎖機構がフィッティング自体に組み込まれている。

ALLWIN社製ガラスパッチ継手

ALLWINは、上部、下部、欄間、コネクタ、ロック、油圧用途向けのステンレススチール製およびアルミニウム製のガラスパッチフィッティングを提供しています。標準的なパッチフィッティングガラスドア用の金具をお探しの場合でも、より大規模な商業プロジェクト向けの金具をお探しの場合でも、ALLWINはさまざまなドアのレイアウト、仕上げ、設置要件に対応する幅広いオプションをご用意しています。製品仕様、OEM/ODMサポート、カスタムガラス金具ソリューションについては、 ALLWINまでお問い合わせください。
